業務内容

自動製図システム

製図作業をプログラムにより自動化し、高品質な図面を迅速に効率よく作成します

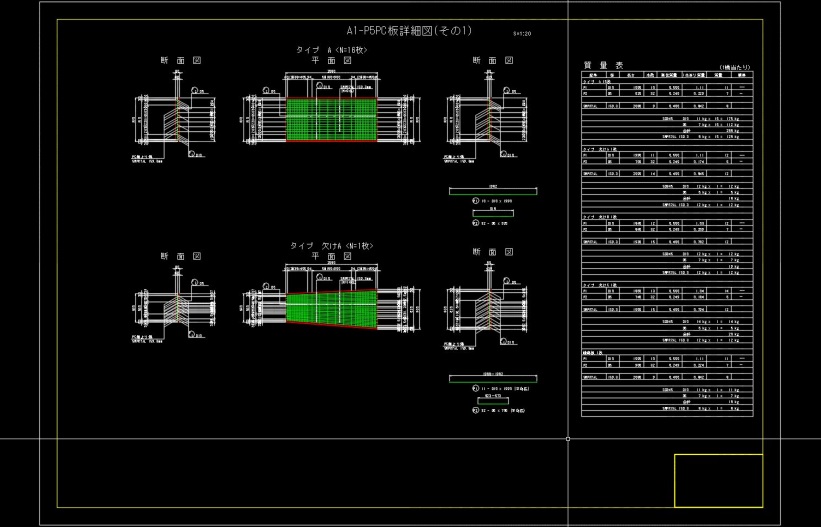

ad

弊社では、業務の効率化・高品質化を目的とした社内システム開発を推進しております。本システムは、橋梁の構造や道路線形などの情報をもとに、橋梁上部工図面の自動製図を行います。

プログラムによる自動製図により、大量の図面を短期間かつ低コストで作成する事が可能です。また、線形計算ソフトや上部工設計ソフトなどの外部システムによる計算結果を反映した自動製図が可能です。

  • プログラムによる正確で高速な製図
  • 線形情報を連動することにより曲線橋の作図にも対応
  • 鉄筋、PC鋼材の数量等も内部で算出可能

特徴

プログラムによる自動製図

製図処理の高速化、単純作業の自動化を実現し、業務効率化を可能にします。

各種橋梁形式への対応

中空床版橋、箱桁橋、多主版桁橋、PCコンポ橋、プレキャスト床版橋など各種橋梁形式に対応した自動製図に対応。

外部システムとの連動

線形計算ソフトとの連動により、複雑な線形を有する橋梁への対応が可能です。
上部工設計ソフトで設定されたPC鋼材配置を反映した自動製図が可能です。

鉄筋重量表の自動作成

プログラム内で管理している鉄筋やPC鋼材の情報をもとに重量表の自動生成が可能です。

業務事例

  • %e6%a9%8b%e6%a2%81%e4%b8%8a%e9%83%a8%e5%b7%a5%e5%9b%b3%e9%9d%a2%e8%87%aa%e5%8b%95%e8%a3%bd%e5%9b%b3%e3%82%b7%e3%82%b9%e3%83%86%e3%83%a0_%e6%a9%9f%e8%83%bd%e3%82%a4%e3%83%a1%e3%83%bc%e3%82%b801-1
    プレキャストPC床版割付図
  • %e6%a9%8b%e6%a2%81%e4%b8%8a%e9%83%a8%e5%b7%a5%e5%9b%b3%e9%9d%a2%e8%87%aa%e5%8b%95%e8%a3%bd%e5%9b%b3%e3%82%b7%e3%82%b9%e3%83%86%e3%83%a0_%e6%a9%9f%e8%83%bd%e3%82%a4%e3%83%a1%e3%83%bc%e3%82%b803-1_r2
    PC鋼材配置図
  • %e6%a9%8b%e6%a2%81%e4%b8%8a%e9%83%a8%e5%b7%a5%e5%9b%b3%e9%9d%a2%e8%87%aa%e5%8b%95%e8%a3%bd%e5%9b%b3%e3%82%b7%e3%82%b9%e3%83%86%e3%83%a0_%e6%a9%9f%e8%83%bd%e3%82%a4%e3%83%a1%e3%83%bc%e3%82%b803-1_r1
    床版配筋図
